铸铁平台平面度的精准度是如何确定的?

综合 2个月前 阅读:27 评论:0

铸铁平台平面度的精准度是如何确定的?

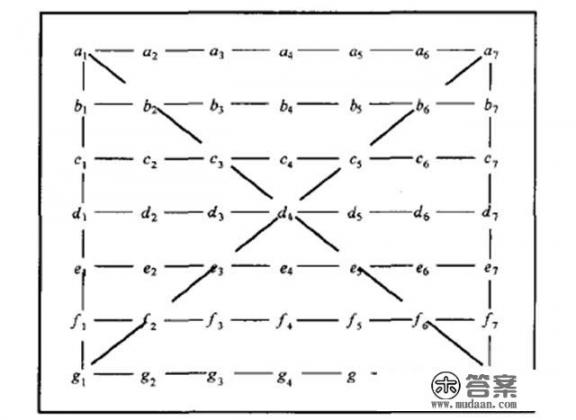

在机械制造的精密世界里,铸铁平台作为工件检验、划线和精密测量的基石,其平面度的精准度无疑是确保产品质量的关键一环,正如文中所述,铸铁平台的精度被严格划分为00级至3级,每一级别的设定都基于国家计量检定规程JJG 117-2005,这不仅是行业标准的体现,也是对技术精度的极致追求。 平面度的测量过程,虽看似简单,实则蕴含着复杂的数学计算与严谨的测量技术,通过在平板上绘制测量点分布图,利用桥板与水平仪的配合,沿不同方向和截面进行多次读数与记录,再通过一系列公式换算成线值,最终求得各测量点相对于理想平面的偏差,这一过程不仅考验着测量者的细心与耐心,也要求他们具备深厚的数学功底和丰富的实践经验。 尤为值得一提的是“最小条件原则”,它作为争议时的最终判定依据,强调的是包容平板工作面且距离为最小的两平行平面间的距离,这一原则的应用,要求我们在数据处理时进行“基准转换”,确保各测量点转换值满足特定准则,从而得出最高点与最低点的差值,即符合“最小条件原则”的平面度误差,这不仅是对测量精度的极致追求,也是对测量方法科学性的有力证明。 铸铁平台的布点形式、桥板跨距的选择以及分段数的确定,都是影响测量结果准确性的重要因素,通过精确的数学计算和严谨的测量步骤,我们能够确保每一块铸铁平台的平面度都达到预期的标准,为后续的工件检验和精密测量提供可靠的基准。 铸铁平台平面度的检验是一项既繁琐又细致的工作,它要求我们不仅要掌握先进的测量工具和技巧,更要具备严谨的科学态度和持续改进的决心,我们才能在这个追求极致精度的时代里,为机械制造业的发展贡献自己的力量。
