请问这两个电路元件是什么意思?

24小时前 (00:49:14)阅读1回复0
zaibaike
zaibaike
  • 管理员
  • 注册排名1
  • 经验值185465
  • 级别管理员
  • 主题37093
  • 回复0
楼主

大黑园点标识表记标帜 “同名端”。

两条粗线指示“有铁芯”。

海浪线现实上是线圈的形象化侧貌。

图中是两个变压器。

第一个,上面的1:1变压器是当成一个“共模电感”利用, 能够把电源窜入的共摸干扰阻挠,因为它对共摸干扰呈现高阻抗。

第二个变压器是电源的脉冲变压器, 或者也能够理解为次要的储能电感, 同时实现了隔离和变压。

那些常识在上世纪的收音机和电视机的原理以及维修册本中大量提及。 在邮电出书社的器件手册中也有详细阐述。

正版 常用电子元器件适用手册 黄继昌主编 京东 ¥137.63 去购置​

常用电子元器件适用手册 9787115187178 人民邮电出书社

同名端的概念及其他

变压器的“圆点” 指示标的目的。

我们不克不及简单地拿一个叠层铁芯,把此中一个线圈随意缠绕在上面。能够如许做,但可能会发现次级电压和电流可能与初级电压和电流不相等。两个线圈绕组确实有一个相关于另一个的明显标的目的。任何一个线圈都能够顺时针或逆时针绕在铁芯上,因而为了跟踪它们的相对标的目的,用 "点 "来识别每个绕组的特定端点。

那种识别变压器的标的目的或绕组标的目的的办法被称为 "同名端点约定"。

变压器的绕组缠绕的时候要遵守约定,使绕组电压之间存在大白的相位关系,变压器的极性被定义为次级电压相关于初级电压的相对极性,如下所示:

第一个变压器显示其两个 "点 "并排在两个绕组上。分开次级点的电流与进入初级点的电流是 "同相的"。因而,点状端电压的极性也是同相的,所以当初级线圈的点状端电压为正时,次级线圈上的电压在点状端也为正。

第二个变压器显示的两个点位于绕组的两头,那意味着变压器的初级和次级线圈绕组的标的目的是相反的。如许做的成果是,分开次级点的电流与进入初级点的电流是180°的 "反相"。因而,点状端电压的极性也是不相通的,所以当初级线圈的点状端电压为正时,响应的次级线圈上的电压将为负。

那么变压器的构造就能够使次级电压相关于初级电压而言,既能够是 "同相",也能够是 "反相"。

若是变压器有许多差别的次级绕组,而那些次级绕组彼此之间是电器隔离的,那么晓得每个次级绕组的点极性是很重要的,如许它们就能以串联辅助(获得更高电压)或同名端并联(获得更高电流负载才能,或者降低内阻)设置装备摆设毗连在一路。

调整变压器匝数比的才能凡是是人们希望的,能够抵偿初级电源电压的变革、变压比的调理或差别的负载前提的影响(例如电子管扩音机需要婚配差别的负载)。

变压器的电压控造凡是是通过改动匝数比,从而改动其电压比来实现的,在高压侧的初级绕组的一部门被抽出,以便于调整。因为每圈的电压低于低压二次侧,所以更好在高压侧停止分接。

铁芯的标识表记标帜

现实题主上的图里面标识表记标帜体例是有点不正规的。

叠片的硅钢片铁心或者合金铁心接纳“实线”。 铁氧体或者铁粉心应该用虚线。

不外良多年前厂家都已经不认实遵守标准了。

【未完待续】 麦文学:手把手教您仿实一个电子管/胆机放大器 -- 麦文学初中文化系列48 附和 · 11 评论文章

附录:

变压器的简单仿实

变压器的简单仿实

Version 4 SHEET 1 880 680 WIRE -96 112 -96 80 WIRE -96 112 -144 112 WIRE -64 112 -96 112 WIRE 32 112 32 80 WIRE 32 112 16 112 WIRE 112 112 32 112 WIRE 256 112 208 112 WIRE 368 112 368 96 WIRE 368 112 336 112 WIRE -144 144 -144 112 WIRE 112 144 112 112 WIRE 208 144 208 112 WIRE 368 144 368 112 WIRE -144 272 -144 224 WIRE 112 272 112 224 WIRE 112 272 -144 272 WIRE 208 272 208 224 WIRE 208 272 112 272 WIRE 368 272 368 224 WIRE 368 272 208 272 WIRE 112 288 112 272 FLAG 112 288 0 FLAG -96 80 La FLAG 32 80 Lb FLAG 368 96 TPload SYMBOL ind2 96 128 R0 WINDOW 3 -75 87 Left 2 SYMATTR InstName L1 SYMATTR Value {x*x} SYMATTR Type ind SYMBOL ind2 192 128 R0 SYMATTR InstName L2 SYMATTR Value 1 SYMATTR Type ind SYMBOL res 352 128 R0 SYMATTR InstName R1 SYMATTR Value 1 SYMBOL res -80 128 R270 WINDOW 0 32 56 VTop 2 WINDOW 3 0 56 VBottom 2 SYMATTR InstName R2 SYMATTR Value 1 SYMBOL voltage -144 128 R0 WINDOW 3 -17 178 Left 2 WINDOW 123 24 124 Left 2 WINDOW 39 0 0 Left 0 SYMATTR InstName V1 SYMATTR Value SINE(0 {311*x} 50) SYMATTR Value2 AC 1 SYMBOL res 352 96 R90 WINDOW 0 0 56 VBottom 2 WINDOW 3 32 56 VTop 2 SYMATTR InstName R3 SYMATTR Value 0.1 TEXT 152 304 Left 2 !K L1 L2 1 TEXT 136 56 Left 2 !.param x = 2 TEXT -226 22 Left 2 !.tran 0 0.6 0.5 1e-5 TEXT 32 0 Left 2 !.step oct param x 2 32768 1

..

开关电源的交换输入端输入曲流电压会发作什么成果?

能够一般利用。并且能够随意正接反接。整流桥象个有智商的机器人一样主动帮您防呆。

请看图。

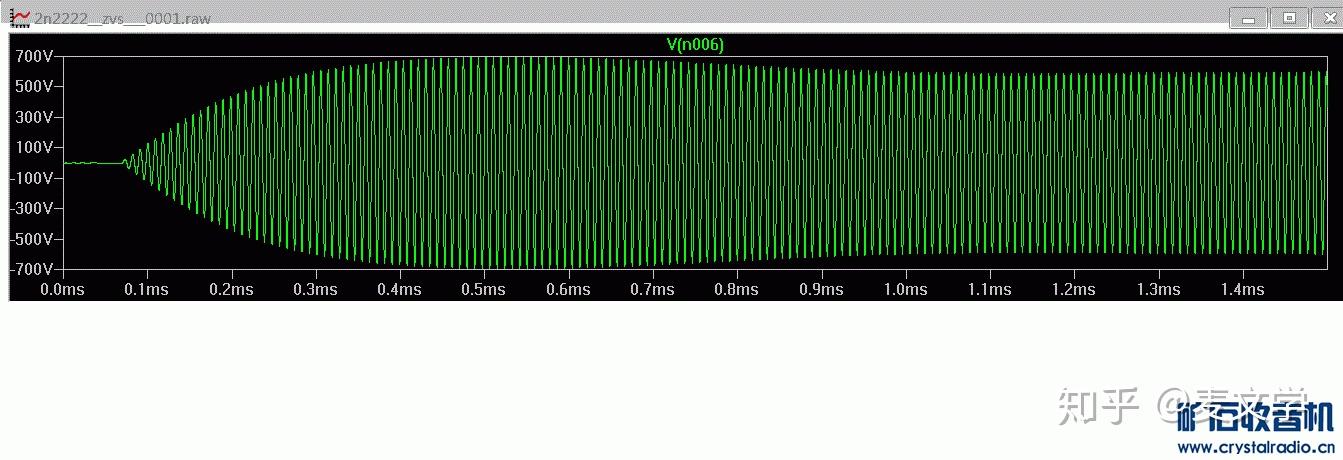

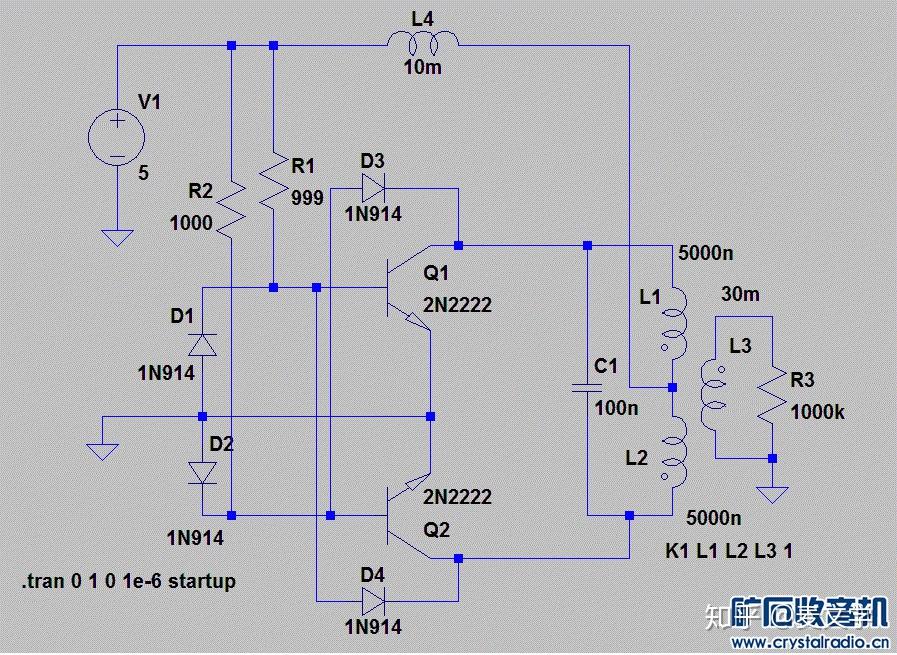

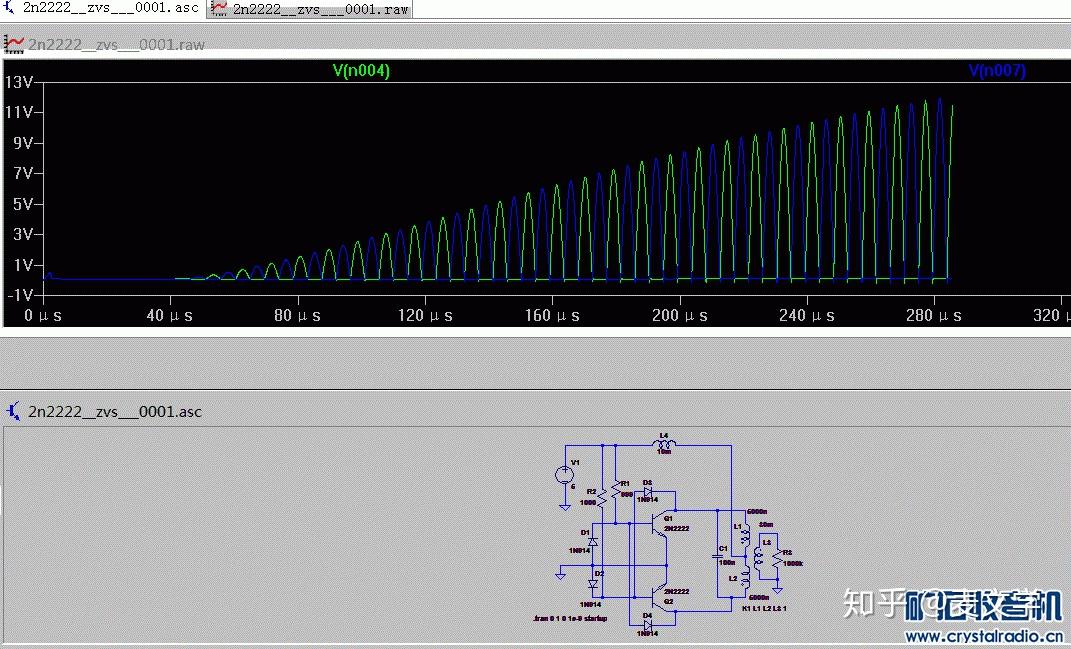

LTspice 仿实 简单的三极管低压 ZVS

仿实模子

"复造代码" , 复造,贴进记事本, 存成 ".asc"

然后用 LTSPICE 翻开那个 “.asc” 文件, 若是有乱码, 费事您本身改一下。

Version 4 SHEET 1 880 680 WIRE -1248 -352 -1376 -352 WIRE -1200 -352 -1248 -352 WIRE -1072 -352 -1200 -352 WIRE -800 -352 -992 -352 WIRE -1376 -288 -1376 -352 WIRE -1200 -240 -1200 -352 WIRE -1248 -208 -1248 -352 WIRE -1120 -192 -1136 -192 WIRE -992 -192 -1056 -192 WIRE -1376 -144 -1376 -208 WIRE -992 -128 -992 -192 WIRE -992 -128 -1024 -128 WIRE -848 -128 -992 -128 WIRE -752 -128 -848 -128 WIRE -1200 -80 -1200 -160 WIRE -1200 -80 -1280 -80 WIRE -1152 -80 -1200 -80 WIRE -1088 -80 -1152 -80 WIRE -752 -80 -752 -128 WIRE -1280 -48 -1280 -80 WIRE -640 -48 -704 -48 WIRE -848 0 -848 -128 WIRE -704 0 -704 -48 WIRE -640 0 -640 -48 WIRE -800 32 -800 -352 WIRE -752 32 -752 0 WIRE -752 32 -800 32 WIRE -1280 64 -1280 16 WIRE -1280 64 -1392 64 WIRE -1024 64 -1024 -32 WIRE -1024 64 -1280 64 WIRE -752 64 -752 32 WIRE -1392 96 -1392 64 WIRE -1280 96 -1280 64 WIRE -704 112 -704 80 WIRE -640 112 -640 80 WIRE -640 112 -704 112 WIRE -1024 128 -1024 64 WIRE -640 144 -640 112 WIRE -1280 176 -1280 160 WIRE -1248 176 -1248 -128 WIRE -1248 176 -1280 176 WIRE -1136 176 -1136 -192 WIRE -1136 176 -1248 176 WIRE -1088 176 -1136 176 WIRE -848 176 -848 64 WIRE -800 176 -848 176 WIRE -752 176 -752 144 WIRE -752 176 -800 176 WIRE -992 224 -1024 224 WIRE -800 224 -800 176 WIRE -800 224 -992 224 WIRE -1152 272 -1152 -80 WIRE -1120 272 -1152 272 WIRE -992 272 -992 224 WIRE -992 272 -1056 272 FLAG -1392 96 0 FLAG -1376 -144 0 FLAG -640 144 0 SYMBOL npn -1088 -128 R0 SYMATTR InstName Q1 SYMATTR Value 2N2222 SYMBOL npn -1088 224 M180 SYMATTR InstName Q2 SYMATTR Value 2N2222 SYMBOL diode -1264 16 R180 WINDOW 0 24 64 Left 2 WINDOW 3 24 0 Left 2 SYMATTR InstName D1 SYMATTR Value 1N914 SYMBOL diode -1296 96 R0 WINDOW 3 -25 105 Left 2 SYMATTR InstName D2 SYMATTR Value 1N914 SYMBOL ind2 -768 -96 R0 WINDOW 0 -21 27 Left 2 WINDOW 3 23 -23 Left 2 SYMATTR InstName L1 SYMATTR Value 5000n SYMATTR Type ind SYMBOL ind2 -768 48 R0 WINDOW 0 -37 64 Left 2 WINDOW 3 32 131 Left 2 SYMATTR InstName L2 SYMATTR Value 5000n SYMATTR Type ind SYMBOL ind2 -688 96 R180 WINDOW 0 -26 110 Left 2 WINDOW 3 -35 169 Left 2 SYMATTR InstName L3 SYMATTR Value 30m SYMATTR Type ind SYMBOL voltage -1376 -304 R0 WINDOW 123 0 0 Left 2 WINDOW 39 0 0 Left 2 SYMATTR InstName V1 SYMATTR Value 5 SYMBOL ind -1088 -336 R270 WINDOW 0 32 56 VTop 2 WINDOW 3 5 56 VBottom 2 SYMATTR InstName L4 SYMATTR Value 10m SYMBOL cap -864 0 R0 SYMATTR InstName C1 SYMATTR Value 100n SYMBOL diode -1120 -176 R270 WINDOW 0 32 32 VTop 2 WINDOW 3 0 32 VBottom 2 SYMATTR InstName D3 SYMATTR Value 1N914 SYMBOL diode -1120 288 R270 WINDOW 0 32 32 VTop 2 WINDOW 3 0 32 VBottom 2 SYMATTR InstName D4 SYMATTR Value 1N914 SYMBOL res -1216 -256 R0 SYMATTR InstName R1 SYMATTR Value 999 SYMBOL res -1232 -112 R180 WINDOW 0 36 76 Left 2 WINDOW 3 36 40 Left 2 SYMATTR InstName R2 SYMATTR Value 1000 SYMBOL res -656 -16 R0 SYMATTR InstName R3 SYMATTR Value 1000k TEXT -760 216 Left 2 !K1 L1 L2 L3 1 TEXT -1484 250 Left 2 !.tran 0 1 0 1e-9 startup

"复造代码" , 复造,贴进记事本, 存成 ".asc"

然后用 LTSPICE 翻开那个 “.asc” 文件, 若是有乱码, 费事您本身改一下。

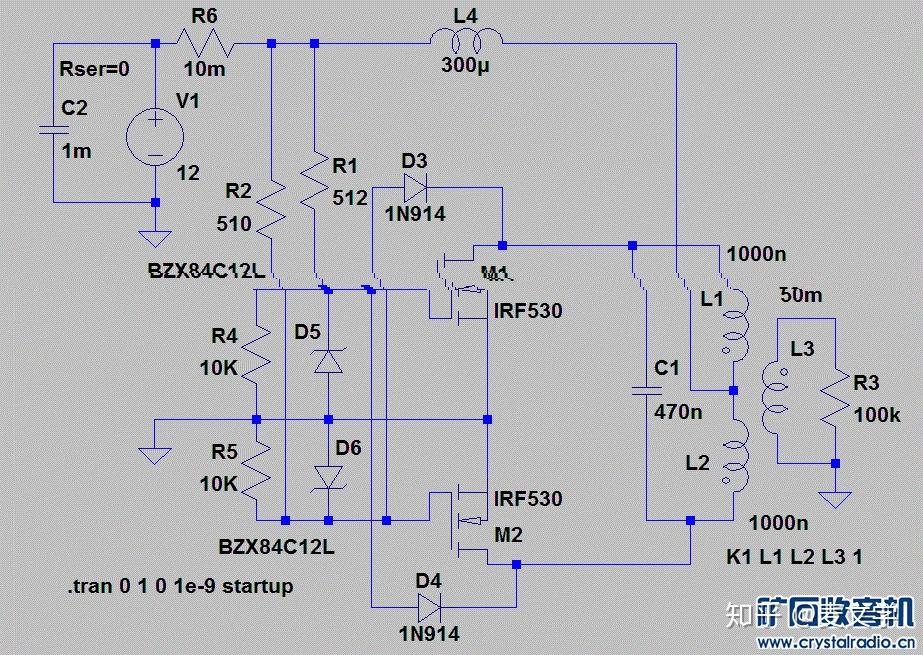

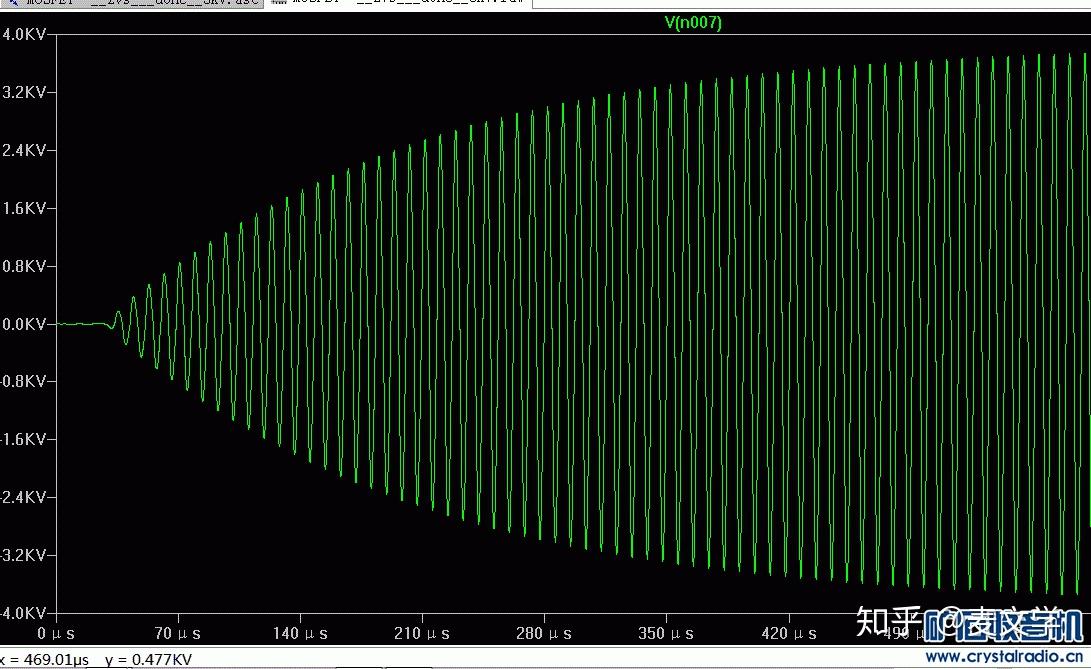

LTspice 仿实 12v供电3000V输出

"复造代码" , 复造,贴进记事本, 存成 ".asc"

然后用 LTSPICE 翻开那个 “.asc” 文件, 若是有乱码, 费事您本身改一下。

Version 4 SHEET 1 880 680 WIRE -1376 -352 -1488 -352 WIRE -1248 -352 -1376 -352 WIRE -1200 -352 -1248 -352 WIRE -1072 -352 -1200 -352 WIRE -800 -352 -992 -352 WIRE -1488 -288 -1488 -352 WIRE -1376 -288 -1376 -352 WIRE -1200 -240 -1200 -352 WIRE -1248 -208 -1248 -352 WIRE -1120 -192 -1136 -192 WIRE -992 -192 -1056 -192 WIRE -1488 -176 -1488 -224 WIRE -1376 -176 -1376 -208 WIRE -1376 -176 -1488 -176 WIRE -1376 -144 -1376 -176 WIRE -992 -128 -992 -192 WIRE -992 -128 -1024 -128 WIRE -848 -128 -992 -128 WIRE -752 -128 -848 -128 WIRE -1200 -80 -1200 -160 WIRE -1200 -80 -1280 -80 WIRE -1152 -80 -1200 -80 WIRE -1088 -80 -1152 -80 WIRE -752 -80 -752 -128 WIRE -1280 -48 -1280 -80 WIRE -1088 -48 -1088 -80 WIRE -1072 -48 -1088 -48 WIRE -640 -48 -704 -48 WIRE -1200 -32 -1200 -80 WIRE -848 0 -848 -128 WIRE -704 0 -704 -48 WIRE -640 0 -640 -48 WIRE -800 32 -800 -352 WIRE -752 32 -752 0 WIRE -752 32 -800 32 WIRE -1280 64 -1280 32 WIRE -1280 64 -1392 64 WIRE -1200 64 -1200 32 WIRE -1200 64 -1280 64 WIRE -1024 64 -1024 -32 WIRE -1024 64 -1200 64 WIRE -752 64 -752 32 WIRE -1280 80 -1280 64 WIRE -1392 96 -1392 64 WIRE -1200 96 -1200 64 WIRE -704 112 -704 80 WIRE -640 112 -640 80 WIRE -640 112 -704 112 WIRE -1024 128 -1024 64 WIRE -1072 144 -1088 144 WIRE -640 144 -640 112 WIRE -1280 176 -1280 160 WIRE -1248 176 -1248 -128 WIRE -1248 176 -1280 176 WIRE -1200 176 -1200 160 WIRE -1200 176 -1248 176 WIRE -1136 176 -1136 -192 WIRE -1136 176 -1200 176 WIRE -1088 176 -1088 144 WIRE -1088 176 -1136 176 WIRE -848 176 -848 64 WIRE -800 176 -848 176 WIRE -752 176 -752 144 WIRE -752 176 -800 176 WIRE -992 224 -1024 224 WIRE -800 224 -800 176 WIRE -800 224 -992 224 WIRE -1152 272 -1152 -80 WIRE -1120 272 -1152 272 WIRE -992 272 -992 224 WIRE -992 272 -1056 272 FLAG -1392 96 0 FLAG -1376 -144 0 FLAG -640 144 0 SYMBOL ind2 -768 -96 R0 WINDOW 0 -21 27 Left 2 WINDOW 3 23 -23 Left 2 SYMATTR InstName L1 SYMATTR Value 1000n SYMATTR Type ind SYMBOL ind2 -768 48 R0 WINDOW 0 -37 64 Left 2 WINDOW 3 32 131 Left 2 SYMATTR InstName L2 SYMATTR Value 1000n SYMATTR Type ind SYMBOL ind2 -688 96 R180 WINDOW 0 -26 110 Left 2 WINDOW 3 -35 169 Left 2 SYMATTR InstName L3 SYMATTR Value 50m SYMATTR Type ind SYMBOL voltage -1376 -304 R0 WINDOW 123 0 0 Left 2 WINDOW 39 12 -15 Left 2 SYMATTR SpiceLine Rser=0.1 SYMATTR InstName V1 SYMATTR Value 12 SYMBOL ind -1088 -336 R270 WINDOW 0 32 56 VTop 2 WINDOW 3 5 56 VBottom 2 SYMATTR InstName L4 SYMATTR Value 300? SYMBOL cap -864 0 R0 SYMATTR InstName C1 SYMATTR Value 470n SYMBOL diode -1120 -176 R270 WINDOW 0 32 32 VTop 2 WINDOW 3 0 32 VBottom 2 SYMATTR InstName D3 SYMATTR Value 1N914 SYMBOL diode -1120 288 R270 WINDOW 0 32 32 VTop 2 WINDOW 3 0 32 VBottom 2 SYMATTR InstName D4 SYMATTR Value 1N914 SYMBOL res -1216 -256 R0 SYMATTR InstName R1 SYMATTR Value 512 SYMBOL res -1232 -112 R180 WINDOW 0 36 76 Left 2 WINDOW 3 36 40 Left 2 SYMATTR InstName R2 SYMATTR Value 510 SYMBOL res -656 -16 R0 SYMATTR InstName R3 SYMATTR Value 100k SYMBOL nmos -1072 -128 R0 SYMATTR InstName M1 SYMATTR Value IRF530 SYMBOL nmos -1072 224 M180 SYMATTR InstName M2 SYMATTR Value IRF530 SYMBOL zener -1184 32 R180 WINDOW 0 24 64 Left 2 WINDOW 3 71 132 Left 2 SYMATTR InstName D5 SYMATTR Value BZX84C12L SYMBOL zener -1216 96 R0 WINDOW 3 -106 109 Left 2 SYMATTR Value BZX84C12L SYMATTR InstName D6 SYMBOL res -1264 48 R180 WINDOW 0 36 76 Left 2 WINDOW 3 36 40 Left 2 SYMATTR InstName R4 SYMATTR Value 10K SYMBOL res -1264 176 R180 WINDOW 0 36 76 Left 2 WINDOW 3 36 40 Left 2 SYMATTR InstName R5 SYMATTR Value 10K SYMBOL cap -1504 -288 R0 SYMATTR InstName C2 SYMATTR Value 1m TEXT -760 216 Left 2 !K1 L1 L2 L3 1 TEXT -1488 248 Left 2 !.tran 0 1 0 1e-9 startup

"复造代码" , 复造,贴进记事本, 存成 ".asc"

然后用 LTSPICE 翻开那个 “.asc” 文件, 若是有乱码, 费事您本身改一下。

【未完待续】
